產品規格介紹

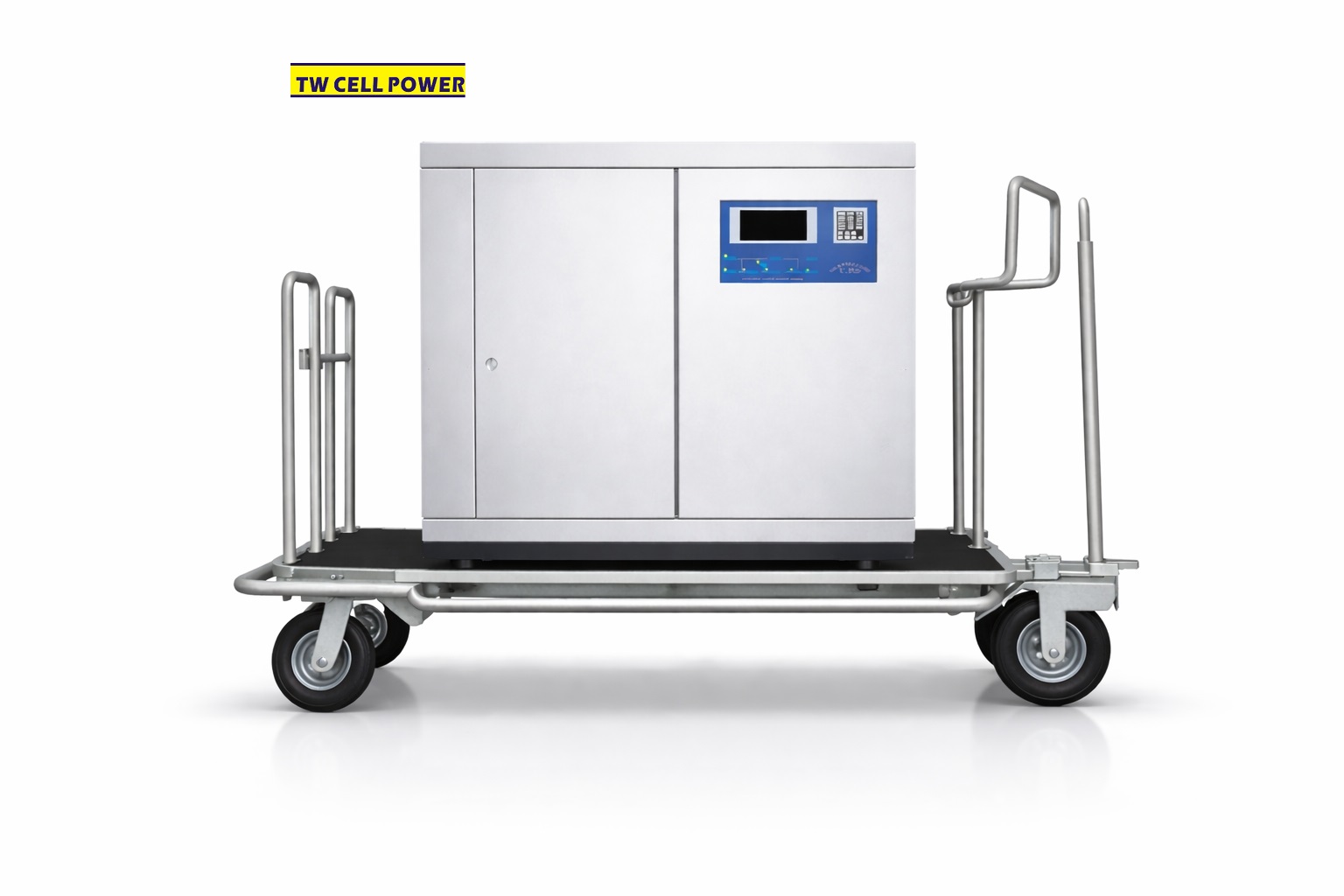

400Hz-航空-軍用靜態變頻電源(軍用規格) TWVF-3KVA~600KVA














400Hz-航空-軍用靜態變頻電源 TWVF規範
航空地面不間斷電源UPS功能(加裝電池)符合MIL-STD-704、GJB181A、GJB572A

系統結構 :  微電腦工業級全橋低頻隔離式,變流器為三相獨立隔離抗流圈設計。

輸入保護電源突波消除器

抑制電流:80KA以上

頻率400HZ反應時間小於1 nanosecond

正弦波追隨率: ±20﹪

箝制電壓:6KV/3KA小於300VP

吸收能量:3200焦耳以上

額定電壓:3相3線+地線  3相4線+地線  60HZ±5﹪(不用外加變壓器)。

輸入電壓範圍: ±20﹪。

輸入電流諧波抑制:主動式濾波器.功因自動校正(可選配12相整流)。

波  峰  比: 3:1

功率因數:0.8(含)以上。

輸出電壓:3相4線+地線  220.208.380.440.480VAC ±1﹪頻率穩定度:

輸出頻率 : 400HZ ± 0.5%。

輸出波形:正弦波。

瞬態電壓:±3﹪(0﹪到100﹪和100﹪到0﹪)。

波形失真:<3﹪(線性負載)。

不平衡負載保護:可承受100﹪不平衡負載(輸出電壓維持在 ±1﹪)。

保護開關:具輸入/輸出等無熔絲開關保護。

過載能力:110﹪維持10分鐘,125﹪維持5分鐘。

整機效率:92﹪以上。

備用時間:可依客戶需求加裝配。

電池型式:日立神戶CSB 高效能密閉式免保養免加水電池(選配)

電池監控:具自動監測電池電壓.電流.電池可用容量電位顯示,以防止電池因故障無法早期預知造成

電池漏液引起電池燃燒工安事故  及停電無法供電之意外損失。

運轉噪音:68dB (距機體正面1公尺)。

欠相保護:當負載3相少1相或2相UPS仍能正常運作。

指示裝置:中文觸控式LCD顯示,具亮度調整功能菜單式直接選項操作,可顯示輸出入及旁路電壓

電流頻率、電池電壓、電流、智能型自我診斷、密碼開機、異常電源記憶工作流程以及異常狀態

具有維修輔助導引功能,密碼核對與防錯之安全開關機系統及具有防誤觸之效能。

開關系統:可直接由面板上開關機,可在無市電下直接啟動變流器系統供電。

異常記錄:在LCD上具有1000筆以上之電源異常歷史記錄供查詢。

通訊介面:內建式RS-232介面(可搭配SNMP連接UPS納入網路監控管理)。

產地:騰旺企業 台灣桃園龜山廠製造 台灣製造





技術標準相關準則製造測試

中華民國國家標準(CNS BSMI R-38502)

ANSI(American National Standards Institute)

CSA(Canadian Standards Association)

IEC(International Electrotechnical Commission)

IEEE(Institute of Electrical and Electronic Engineers)

NEMA(National Electrical Manufacturer's Association)

UL(Underwriters' Laboratories, Inc.)

JEC(Japaness Electrotechnical Committee)

MODEL

TW33160 TWVF系列 400HZ CVCF TW3K/6K/8K/10K/12K/15K/20K/25K/22.5K/30K/40K/45K/50K/60K/80K/100K/120K 150K/200K/250K/300K/350K/400K/450K/500K/600K

Phase

3-Phase Input / 3-Phase Output

INPUT (RECTIFIER)

Input Voltage

220V 208/120V 190/110V 200/115V 380/220V, 400/230V, 415/240V(3 phase, 4-wire)

Input Range

±20%  or ±10% ( > ± 20% is available upon request)

Input Frequency

50 / 60 Hz ± 5Hz

Power Walk In

15%~100% : 15sec

INVERTER

Output Voltage

220V 208/120V 190/110V 200/115V 380/220V, 400/230V, 415/240V(3 phase, 4-wire)

Wave Form

Sine wave

Output Power Factor

0.8

Output Frequency (Free Running)

400Hz

Phase Shift Under 100% Unbalance Load

120°±2°

THD (Linear Load)

< 3 %

Overload

<110%

Continuous

110~124%

15 minutes

125~149%

5 minutes

150%

30 seconds

OVERALL CHARACTERISTICS

Overall Efficiency(100% Load)

0~95%

Dimensions(H*W*D)mm

3K~80K (1690*650*800) 100K~200K(1690*1300*800) 250K~600K(1690*1950*800)

Audible Noise(At 1M)

< 65 dBA

Temperature

0 – 50

Humidity

0% - 95% (non-condensing)

Altitude

< 3000M above sea level

EN50091-1,-2

Yes

Short Circuit Protection

Yes

Lightning / EMC Filter

BSMI EMC EMI EMS

Galvanic Isolation

Input&Output true galvanic isolation

LED,LCD,Buzzer

Yes

Remote Control / Communication Interface

RS232, RS485 Modbis-TCP Ethernet/IP SNMP
