產品規格介紹

TWSCH系列 DC POWER高壓盤直流設備 BATTERY CHARGER電池充電機












TWSCH系列規範

高壓盤直流設備/車輛軌道直流設備/捷運車廂直流設備/電池充電設備

結構:矽控相位控制SCR全波整流方式 / 電晶體閘流控制方式

交流電輸入:110Vac 220Vac 380Vac 208Vac 400Vav 480Vac
直流電輸出:12V 24V 29V 48V 100V 110V 192V 240V 380VDC
容量:10A~1000A
特性:
具自動穩壓及電流限制裝置

數位設計控制輸出低漣波<1%
過載過電壓保護裝置
輸入出無熔絲開關保護
輸入電壓範圍+-10%
輸入頻率範圍+-5%
輸出電壓(有裝設電池時SID)+-1%
限流裝置90%~110%
具 SID過電壓保護功能(為選配,雙迴路供應,有裝設電池時)
具有逆向二極體保護裝置
輸出緩啟動保護10~15秒
均浮充電壓可調範圍+-10%
效率80~90%
電池充電電流(配合電池10小時率充電)
輸入功因0.8~0.9
隔離變壓器保護
遠端乾接點訊號2A2B/5A
箱體結構:直立落地箱體型
產地:台灣桃園龜山廠製造 大人氣台灣製造


應用:
後備電源.緊急照明.消防系統.煉鋼廠.發電廠.變電站.高壓盤控制電源.交換機.
通訊設備.基地台.號誌系統.門禁系統.發電機啟動.運輸交通車輛.





製作型式

矽控相位控制SCR全波整流方式 or 電晶體閘流控制方式

額定容量 10A~100A
輸入電壓 110Vac 220Vac 380Vac 208Vac 400Vav 460Vac 480Vac
輸入電壓範圍 +/- 10%
輸出直流電壓

12V 24V 29V 48V 100V 110V 192V 240V 380VDC

輸入頻率 50Hz or 60Hz +-5%
輸出電壓穩定度

+-1%(有裝設電池時SID)

SID過電壓保護功能 雙迴路供應有裝設電池時可選配SID
輸入頻率 50Hz or 60Hz
輸入功因 0.8~0.1
均浮充電壓可調範圍

+-10%

緩啟動保護

10~15秒

限流裝置 90%~110%
整機效率 80~95%
電池充電電流 配合電池容量AH/10小時率充電電流
遠端乾接點訊號

2A2B-5A

保護裝置

逆向二極體保護裝置/過載過電壓保護裝置/具自動穩壓及電流限制裝置/NFB保護

輸出漣波

數位設計控制輸出低漣波<1%
適用溫度 0° C - 45° C (32℉~104℉)
濕度 0-95% (不凝結)
噪音 距離一公尺小於60dB

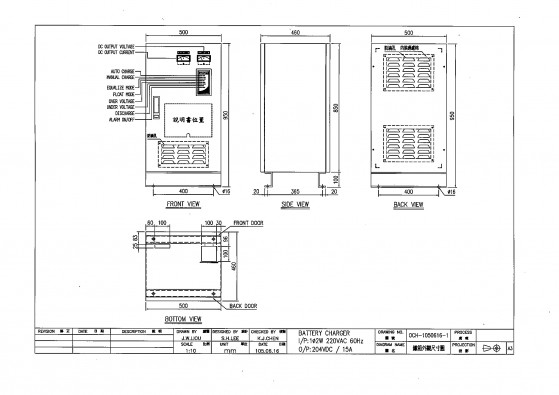

外觀箱體結構 直立落地箱體型(外觀尺寸可特規訂製)
